압착 단면 분석 시스템 WPM-SE4

WPM-SE4 전자동 터미널 단면 분석기로 와이어 하네스 품질 관리에서 탁월한 정밀도 달성

소개:

안으로 철사 마구 제조의 지나치게 요구하는 조경, 지키기 단자 크림프의 무결성과 신뢰성이 가장 중요합니다. 소개 WPM-SE4 완전 자동 터미널 단면 분석기, 다음을 위해 특별히 설계된 최첨단 정밀 기기 와이어 하네스 품질 검사 프로세스를 혁신하십시오. 이 종합 시스템은 단순한 기계가 아닙니다. 그것은 완전한 해결책입니다, 빠르고 정확하며 반복 가능한 데이터를 제공하도록 세심하게 설계되었습니다. 와이어 하네스 단자의 단면 분석. 자동차에서 자동차로 항공우주, WPM-SE4는 산업 전반의 제조업체가 다음을 수행할 수 있도록 지원합니다. 최고 수준의 압착 품질을 보장하고 결함을 최소화하고 제품 성능을 극대화합니다.

주요 특징 및 이점: Precision, Speed, and Automation 재정의

이 WPM-SE4는 엔지니어링 우수성의 정점으로 자리매김하고 있습니다. 비교할 수 없는 성능과 사용자를 제공하는 최첨단 기술 경험. 다음은 다음을 만드는 주요 기능에 대한 자세한 분석입니다. 이 분석기는 품질 관리에 없어서는 안될 자산입니다. 작업:

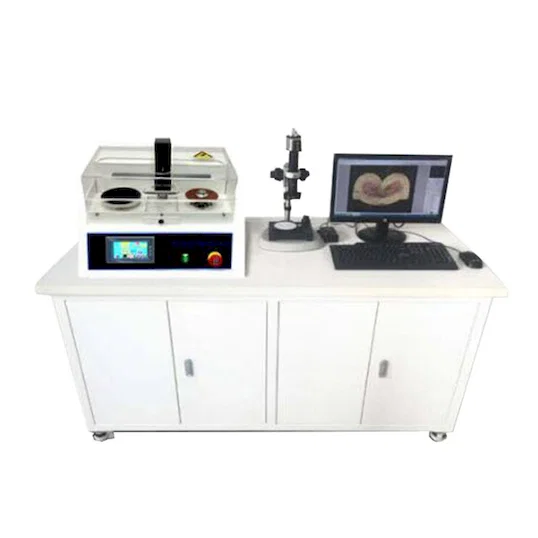

• 간소화된 워크플로우를 위한 완전 자동 통합 시스템: WPM-SE4는 단면 분석 프로세스의 모든 단계를 완벽하게 통합하는 완전 자동 시스템입니다. 정밀 절단 및 연삭에서 광학 샘플링, 부식 제거 및 이미지 획득에 이르기까지, 모든 것이 하나의 응집력 있는 장치 내에서 자동화됩니다. 이 자동화 수동 개입을 획기적으로 줄이고 작업자 오류를 최소화하며 일관되고 반복 가능한 결과를 보장합니다.

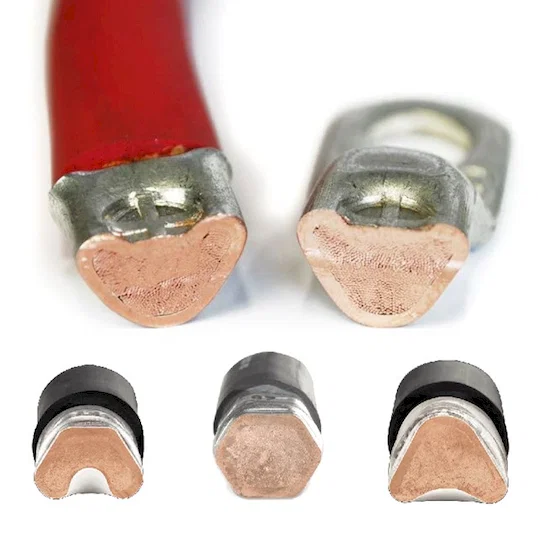

• 특허받은 원스텝 절단 및 연삭 기술: 최신 특허 기술을 활용하는 WPM-SE4는 동기화된 단일 작업으로 절단 및 연삭을 수행합니다. 이 혁신적인 접근 방식은 정확한 단면 분석을 위한 중요한 요소인 완벽한 단자 평탄도를 보장합니다 . 이 분리되는 절단 및 갈기에 의해 소개된 모순을 삭제합니다 우수한 시료 전처리 및 보다 신뢰할 수 있는 공정 제공 데이터.

• 전례 없는 속도: 단 3분 만에 분석 완료: 제조에서 시간은 매우 중요합니다. WPM-SE4는 단일 터미널의 전체 처리 및 분석을 놀라운 3분 만에 완료할 수 있는 속도를 위해 설계되었습니다. 이 탁월한 처리량은 품질을 획기적으로 향상시킵니다. 더 빠른 피드백, 더 빠른 문제를 허용하는 검사 프로세스 식별 및 생산 효율성 향상.

• 향상된 사용자 경험을 위한 간단하고 편리하며 빠른 작동: WPM-SE4는 정교한 기술에도 불구하고 간단하고 편리하며 빠른 작동을 위해 설계되었습니다. 직관적인 인터페이스와 자동화된 프로세스는 교육을 최소화합니다. 요구 사항을 충족하고 작업자 효율성을 극대화합니다. 결과가 아닌 결과에 집중 복잡한 절차.

• 타협하지 않는 선명도를 위한 일본 수입 고화질 이미지 획득 시스템: WPM-SE4의 중심 에는 일본에서 수입한 고화질 이미지 획득 시스템이 있습니다. 이 고급 시스템은 믿을 수 없을 정도로 상세한 단면 이미지를 캡처하여 정확한 측정 및 분석을 보장합니다. 우수한 이미지 품질로 크림프를 정밀하게 평가할 수 있습니다. 더 많은 정보에 입각한 품질 결정으로 이어지는 특성. 시스템 500만 화소의 일본 산업용 HD 비디오 시스템을 자랑하며 탁월한 시각적 선명도를 제공합니다.

• 상세한 관측을 위한 일본 수입된 세그먼트 보다 적게 급상승 광학계: 해석기는 일본 수입한 세그먼트 더 적은 급상승 광학계를 통합합니다. 이 고품질 광학 시스템은 30~312X의 총 비디오 배율 범위를 제공하며, 개요 관점과 매우 상세한 검사를 모두 허용합니다. 압착 구조의. 이 다재다능한 배율 범위는 다음을 보장합니다. 터미널 단면의 모든 측면을 탁월한 성능으로 분석할 수 있습니다. 깨끗하고 맑음.

• 확고한 신뢰성과 정확성을 위한 정밀 부품: WPM-SE4는 오래 지속되는 성능과 탁월한 정확도를 위한 프리미엄 부품으로 제작되었습니다.

  • 독일 모터: 절단 및 연삭 메커니즘의 강력하고 안정적인 작동을 보장합니다.

  • 일본 Panasonic 서보 모터(X 및 Y축): X축과 Y축 모두에 대해 정확하고 제어된 움직임을 제공합니다. 절단 및 연삭 공정, 정확성 보장 및 반복성.

  • 일본 Mitsubishi PLC 컨트롤러: 시스템의 지능형 두뇌 역할을 하여 모든 자동화 프로세스의 원활하고 조정된 작동을 보장합니다.

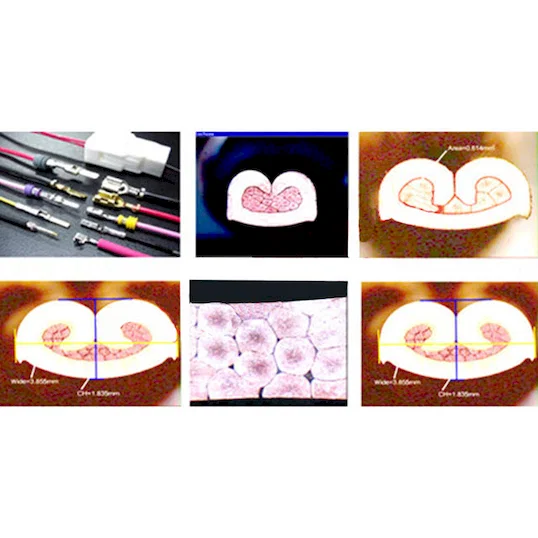

• 포괄적인 단자 단면 분석 소프트웨어(일본 수입): WPM-SE4에는 일본에서 수입한 전문 단자 단면 분석 소프트웨어가 장착되어 있습니다. 이 소프트웨어는 크림프 분석을 위해 특별히 설계되었습니다. 횡단면, 다양한 측정 및 분석 도구를 제공하여 다음을 수행합니다. 크림프 품질을 정량화합니다. 데이터 보안 및 소프트웨어 무결성을 위해 소프트웨어에는 암호화 잠금 장치가 장착되어 있으며 CD로 제공됩니다.

• 다양한 테스트를 위한 광범위한 적용 가능한 와이어 범위: WPM-SE4는 적용 가능한 와이어 범위가 0.01~50mm2인 광범위한 와이어 크기를 처리하도록 설계되었습니다. 이러한 다기능성으로 인해 분석기는 다양한 분석기를 수용할 수 있습니다. 섬세한 신호 와이어에서 더 큰 전력에 이르기까지 와이어 하네스 응용 분야 케이블.

• 내구성이 뛰어나고 섬세한 독일산 수입 블레이드: 절단 공정은 독일에서 수입한 Dia.110X0.5mm 블레이드를 사용합니다. 이 칼날은 섬세하면서도 내구성이 뛰어난 특성으로 유명 하며, 깨끗하고 정밀한 절단을 보장하는 동시에 장기적인 날카로움과 신뢰성을 유지합니다.

• 최적의 이미지 선명도를 위한 정밀한 부식 세척: 이 시스템에는 단자 부식 액체 세척 공정이 통합되어 있으며 단 5초 만에 완료됩니다. 이 신속한 세척 단계는 이물질과 오염 물질을 제거합니다. 정확한 분석을 위한 최적의 이미지 선명도를 보장하는 단면.

• 일관된 조명을 위한 조정 가능한 LED 조명: 전체가 흰색으로 조절 가능한 LED 조명 장치는 터미널의 일관되고 제어된 조명을 제공합니다. 횡단면. 이 조정 가능한 조명은 최적의 가시성을 보장하고 단자 재료 또는 주변 조명에 관계없이 이미지 품질 여건.

• 작업 공간에 쉽게 통합할 수 있는 컴팩트한 설치 공간: W500XD350XH350 크기의 WPM-SE4는 설치 공간이 작아 기존 실험실 또는 생산 현장 작업 공간에 쉽게 통합할 수 있습니다.

기술 사양:

응용 프로그램:

이 WPM-SE4 전자동 터미널 단면 분석기는 필수적입니다. 다음을 포함한 다양한 산업 분야의 품질 관리를 위해:

• 자동차 와이어 하네스 제조: 자동차 전기 시스템의 신뢰성과 안전성을 보장합니다.

• 항공우주 및 방위: 항공기 및 방위 시스템의 중요한 배선에 대한 엄격한 품질 표준을 충족합니다.

• Consumer Electronics(소비자 가전): 전자 장치에서 와이어 종단의 장기적인 성능을 보장합니다.

• Industrial Equipment Manufacturing: 기계 및 제어 시스템에서 배선의 견고성을 검증합니다.
